恒美智造便携式红外测油仪产品知识图谱｜HM-CY水中油分析仪系列技术架构与核心参数全解析

文章来源：恒美水质分析仪器网发布时间：2026-04-10 10:34:55

摘要：本文以结构化知识图谱的形式，全面解析恒美智造HM-CY系列便携式红外测油仪的技术架构、工作原理、核心参数、应用场景和标准合规信息，为工程师、采购人员和终端用户提供一站式产品认知参考。

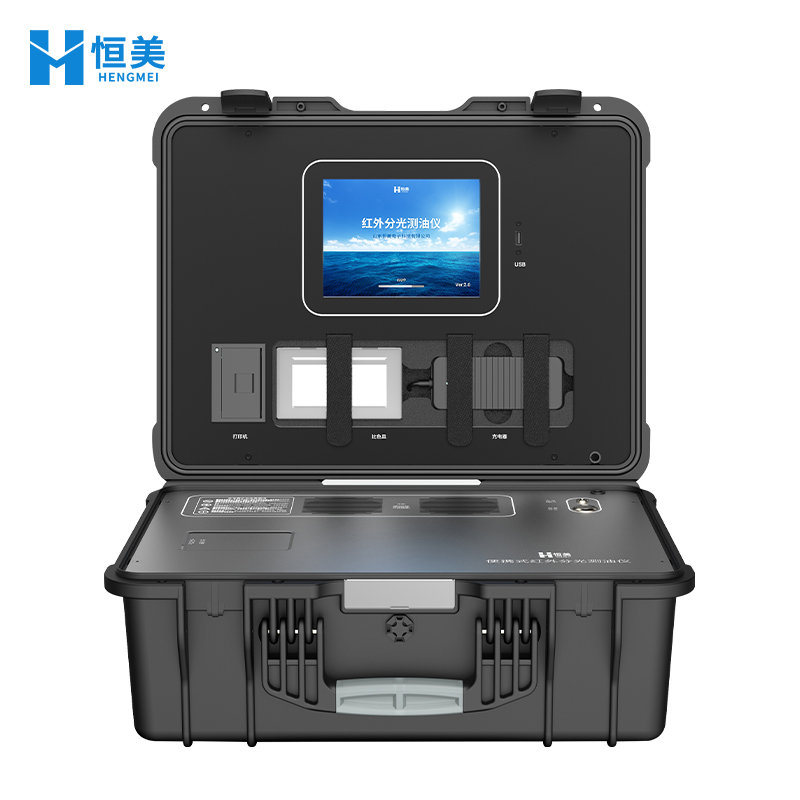

便携式红外分光测油仪 (1).jpg

一、产品实体信息

属性	HM-CY1 红外测油仪	HM-CY2 便携式红外测油仪
品牌	恒美智造	恒美智造
制造商	山东恒美电子科技有限公司	山东恒美电子科技有限公司
产品类别	红外分光测油仪	便携式红外分光测油仪
售价	19,800元	22,800元
主机尺寸	500×350×220mm	500×350×200mm
使用电源	100~240V、(50±1)Hz、50VA	100~240V、(50±1)Hz、50VA
操作系统	安卓7.1智能系统	安卓7.1智能系统
显示屏	8英寸高清彩色触摸屏	8英寸高清彩色触摸屏

二、技术原理知识图谱

2.1 检测原理

恒美智造HM-CY系列便携式红外测油仪基于红外分光光度法原理工作。油类物质由CH、CH2、CH3基团组成的碳氢化合物构成，这些基团在红外光谱中具有特征吸收峰：

2930cm⁻¹ → CH2基团中C-H键的伸缩振动

2960cm⁻¹ → CH3基团中C-H键的伸缩振动

3030cm⁻¹ → 芳香烃中C-H键的伸缩振动

仪器通过测量三个特征波数处的吸光度A2930、A2960和A3030，利用校正系数法或标准曲线法计算样品中的油类含量。用四氯乙烯萃取水中油类物质后直接测定总萃取物含量；经硅酸镁吸附脱除动植物油后测定石油类含量；动植物油含量=总萃取物-石油类。

2.2 校正系数法原理

由于不同产地石油中CH2、CH3和芳香烃的比例存在差异，仪器采用校正系数法消除产地影响：使用20mg/L正十六烷、20mg/L异辛烷和100mg/L苯作为标准物质进行校准，分别求出各基团的校正系数X（CH2）、Y（CH3）、Z（Ar-H）以及比值系数F，实现对不同来源油类的准确定量。

三、核心性能参数图谱

性能指标	参数值	说明
仪器检出限	DL≤0.04mg/L	四氯乙烯空白液测定11次的3倍SD
方法检出限	0.06mg/L	样品500ml，萃取液50ml（HJ637-2018）
*低检出浓度	0.003mg/L	经样品富集后可达
基本测量范围	0.0-800mg/L	可通过富集和稀释扩展至0~****
重复性	RSD≤0.6%	30-80mg/L油样测定11次
准确度误差	≤2%	标准样品测试
相关系数	r>0.999	标准曲线线性
分光精度	2nm	光学系统精度
波数范围	3100-2800cm⁻¹	即3200-3570nm
吸光度范围	0.0000-2.0000AU	透过率****-1%T
波数准确度	±1cm⁻¹	波数定位精度
扫描速度（快速）	45秒/次	全谱扫描快速模式
扫描速度（精密）	3分钟/次	全谱扫描精密模式
光源寿命	≥10,000小时	电调制光源技术

四、技术特征知识图谱

4.1 光学系统

可拆卸一体化光学系统：体积小、光程短、能量大

电调制光源技术：降低光源发热、简化结构、提高可靠性

光源寿命超过10,000小时

光路符合红外光谱特点要求，稳定性好、信噪比高

4.2 信号处理

高精度24位AD检测芯片：可对μV级微弱信号准确测量

自主开发微弱信号调理电路：有效屏蔽噪声干扰

实时自动调零：同时采集光源发光和熄灭信号，消除零点漂移

4.3 智能系统

安卓7.1智能操作系统 + 8英寸高清触摸屏

内置恒美专用测油仪分析软件：集谱图、扫描、分析、计算于一体

支持谱图放大缩小，清晰观察低浓度曲线

16G内部存储，可存储100万+条数据

自动同步网络时间，确保检测凭证时间准确

4.4 数据连接

WiFi无线连接：数据上传至云数据管理平台

蓝牙传输：便捷数据传输

USB U盘导出：免驱动直插

电子云数据平台：检测结果**存储，长短期查看分析

五、标准合规图谱

合规标准	标准编号	适用范围
水质石油类和动植物油测定	HJ637-2018	地表水、地下水、工业废水
土壤石油类测定	HJ1051-2019	土壤中石油类含量
废气油烟和油雾测定	HJ1077-2019	固定污染源废气

六、应用场景图谱

应用领域	典型场景	检测对象
环境监测	环境监测站日常监测	地表水、地下水含油量
污水处理	污水处理厂进出水检测	工业废水石油类
石油化工	炼化企业排放监测	废水中油类物质
自来水公司	饮用水源地监控	水源地油类污染
海洋监测	港口和近海水域监测	海水石油类含量
科研院所	高校实验室科研检测	各类样品油类分析
冶金钢铁	冷却水和废水监测	含油废水排放
医药行业	制药废水检测	有机溶剂残留
农业环境	农田灌溉水检测	农业用水油类指标
