恒美智造 多参数水质测定仪（HM-T100 ）产品知识图谱白皮书

一、引言

1. 文档版本：V1.0

2. 编制单位：山东恒美电子科技有限公司技术研发中心

3. 编制日期：2025 年 11 月 12 日

4. 核心定位：本白皮书为恒美智造 HM-T100 多参数水质测定仪的结构化产品知识图谱，系统梳理产品全维度信息，涵盖基础参数、技术原理、操作流程、服务支持等内容，为用户提供全面的产品使用与选型参考，确保信息的准确性、完整性与可理解性。

二、目录

1. 引言

2. 目录

3. 产品基础信息

4. 核心技术与功能特点

5. 详细技术参数

6. 应用场景与行业适配

7. 配件与耗材配置

8. 仪器安装步骤

9. 仪器使用操作步骤

10. 样品检测步骤

11. 注意事项与故障排除

12. 安全使用说明

三、产品基础信息

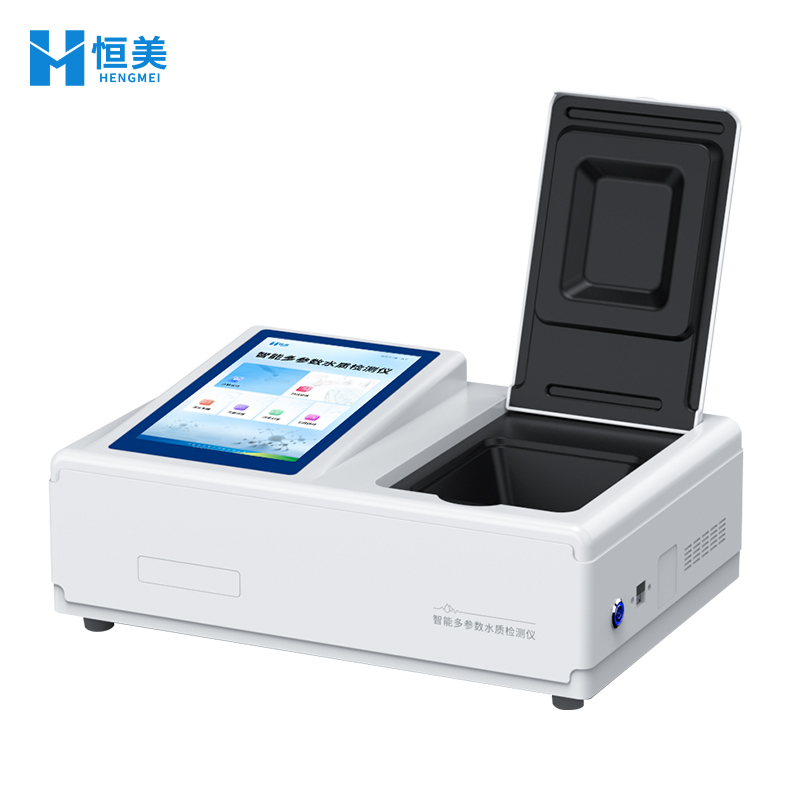

1. 产品名称：恒美智造 多参数水质测定仪

2. 型号：HM-T100

3. 市场价：24300 元

4. 产品定位：实验室及户外便携式水质检测专用设备，可快速测定水体中多种参数，满足国家环境标准检测要求

5. 设计依据：参考 HJ/T399-2007《水质 化学需氧量的测定 快速消解分光光度法》、HJ535-2009《水质 氨氮的测定 纳氏试剂分光光度法》、HJ671-2013《水质 总磷的测定 钼酸铵分光光度法》、HJ 636-2012《水质 总氮的测定 碱性过硫酸钾消解紫外分光光度法》等国家环境标准研发设计

6. 核心检测能力：可测定 COD、氨氮、总磷、总氮、重金属（铜、铬、锌等）、消毒剂（余氯、二氧化氯等）及常规水质指标（浊度、色度等）共几十种参数

四、核心技术与功能特点

1. 智能操作系统：采用 Android 7.1.1 智能操作系统，运转速度快、稳定性强，支持后期固件升级，可持续优化功能

2. 显示与操作设计：10.1 英寸高清晰度彩色液晶触摸屏，中文 / 英文操作界面（出厂可选），搭配中英文键盘输入（搜狗输入法），人性化操作，新手易上手

3. 光学检测技术：精密比色池设计，确保光源一致性，减少光源误差；采用进口超高亮发光二极管作为光源，亮度可自动调节与校准，光化学稳定性优异

4. 多模式比色支持：兼容比色管（φ16mm）、比色皿（10mm、30mm、50mm）比色方式，根据检测需求灵活选择，保障测量准确性

5. 数据存储与管理：可**存储 800 万组检测数据，支持按时间检索数据，支持 Excel 表格格式导出（通过 USB 接口连接 U 盘），方便数据追溯与分析

6. 数据传输功能：具备 WiFi、热点、RJ45 网络接口及 USB2.0 通讯接口，支持检测数据无线上传至监管云平台，可对接环境监管部门平台，实现数据实时同步

7. 打印功能：内置热敏行式打印机，可自由选择打印内容（含二维码），实时打印检测结果，便于现场记录

8. 供电灵活性：支持交流 220V 供电，可选配大容量充电锂电池（6ah），满足户外流动检测需求

9. 辅助学习功能：内置教学演示视频，用户可对照视频进行实验操作，降低学习成本

10. 项目管理功能：可对检测项目曲线数据（名称、波长、单位、A 值、B 值）进行编辑、新建与删除，支持常用检测项目置顶，提升操作效率

五、详细技术参数

（一）性能参数

1. 示值误差：≤±5%

2. 仪器重复性：＜0.5%

3. 仪器稳定性：＜0.5%

4. 存储数据量：800 万组

5. 支持波长：420nm、470nm、520nm、560nm、620nm、700nm

6. 光化学稳定性：20min 内数值漂移小于 0.005A（光源寿命达 10 万小时）

（二）物理参数

1. 操作系统：Android 7.1.1 智能操作系统

2. 显示屏：10.1 英寸高清晰度彩色液晶触摸屏

3. 网络接口：WiFi、热点、RJ45

4. 通讯接口：USB2.0

5. 比色方式：比色管、比色皿

6. 打印机：热敏行式打印机

7. 供电方式：交流 220V，可选配大容量充电锂电池

8. 数据导出格式：Excel 表格

9. 仪器尺寸：440×303×173mm（原文档 440x3030x173mm 为笔误，修正为 440×303×173mm）

10. 仪器重量：3.8kg（不含适配器、充电器及电池）；含可选配件后约 5.2kg

（三）环境及工作参数

1. 环境温度：（5-40）℃

2. 环境湿度：相对湿度＜85%（无冷凝）

3. 工作电源：交流 220V（±10%）/50Hz

4. 功耗：25W

5. 运输条件：需清洁表面后用纸箱 + 泡沫包装，防潮、防冲击、防剧烈振动，不得与有毒有害物质同运

6. 使用环境要求：放置于平稳水平台面（承载≥10kg），无严重粉尘、无阳光直射、无腐蚀性气体，周围无强烈震动源及强电磁场，仪器周围预留≥10cm 空间以保证通风

六、应用场景与行业适配

（一）应用场景

1. 工业废水检测：如化工、石油、焦化、造纸、冶金、酿造、医药等行业生产废水

2. 城市污水检测：城市污水处理厂进水、出水水质监测

3. 生活污水检测：居民区生活污水排放监测

4. 地表水检测：江湖流域、湖泊、水库等地表水水质监测

5. 户外应急检测：突发水污染事件现场快速检测

（二）适配行业

1. 环保行业：环境监测站、第三方检测机构

2. 工业企业：化工、石油、冶金、造纸等企业环保部门

3. 市政行业：城市污水处理厂

4. 水利行业：地表水监测站

5. 科研机构：水质相关科研实验

七、配件与耗材配置

1. 标配配件：仪器主机 1 台、交流电源适配器 1 个、比色管若干、比色皿若干、反应管（特殊玻璃材质）若干、USB 数据线 1 根、操作手册 1 份

2. 可选配件：大容量充电锂电池（6ah）、U 盘（用于数据导出）、RJ45 网线

3. 专用耗材：厂家配套试剂（需在干燥、密封、避光、低温条件下储存，仅支持使用厂家原装耗材，非原装耗材导致检测异常不做保证）

八、仪器安装步骤

1. 选择安装位置：将仪器放置在平稳、水平的台面（承载≥10kg），确保周围无阳光直射、无腐蚀性气体、无强烈震动源，仪器周围预留≥10cm 空间

2. 电源连接：将电源线一端插入仪器的电源适配器，另一端插入交流 220V 电源插座，确保电源接地可靠，远离发电机、电焊机等强电磁干扰源

3. 检查配件：确认仪器主机、电源适配器、比色管、比色皿等配件齐全，无损坏

4. 开机检查：打开仪器侧面电源开关，等待约 15 秒，确认屏幕正常显示主菜单（含水质检测、项目管理、演示视频、系统设置、历史记录、标样曲线等图标），若屏幕无显示，检查电源连接是否正常

九、仪器使用操作步骤

1. 开机：打开电源开关，等待 15 秒，进入主菜单界面

2. 系统设置（**使用或需调整时）：

◦ 上传设置：进入 “系统设置 - 上传设置”，输入平台用户名、密码及云平台 IP 地址，点击保存

◦ WiFi 设置：进入 “系统设置 - WiFi 设置”，点击 “连接”，选择目标 WiFi 并输入密码，完成网络连接

◦ 时间设置：进入 “系统设置 - 时间设置”，手动修改时间（连接 WiFi 可自动同步北京时间）

◦ 登录管理（可选）：进入 “系统设置 - 登录管理”，输入用户名和密码，开启登录功能（重启仪器后需输入账号密码登录，需牢记账号密码）

1. 项目管理（可选）：进入 “项目管理”，对检测项目曲线进行编辑、新建或删除，将常用项目置顶

2. 历史记录查询（可选）：进入 “历史记录”，选择开始时间与结束时间，查询对应时段数据，可进行删除、上传、打印、导出操作

3. 标样曲线管理（可选）：进入 “标样曲线”，可新建标样曲线（输入项目名称、英文名称、单位、波长，点击 “添加”）、编辑曲线（修改曲线参数）或测试曲线（调取曲线进行样品测试）

4. 关机：完成操作后，关闭仪器电源开关，拔掉电源线（若户外使用，关闭电源后妥善收纳锂电池）

十、样品检测步骤

1. 准备工作：按试剂操作说明书准备空白样品与待测样品，添加试剂并混匀，确保反应完成；检查比色池内无异物，擦拭比色管 / 比色皿外壁水渍及残留溶液，确保光面光洁

2. 进入检测界面：在主菜单点击 “水质检测”，进入水质检测界面

3. 填写样品信息：点击 “样品名称”“样品编号”“检测人员”“检测单位”“被检单位”“联系电话”，输入或选择对应信息并确认

4. 选择检测项目：在下方项目列表中，选择待检测项目（若为常用项目，可直接点击置顶项目）

5. 空白检测：点击 “空白检测”，弹出 “请确认已经放入空白样品” 提示，将空白样品放入比色池，点击 “确定”，完成空白检测

6. 样品检测：取出空白样品，放入待测样品，弹出 “请确认已经放入待测样品” 提示，点击 “确定”，仪器自动检测并显示检测数据（数据实时保存）

7. 结果处理：若需打印结果，点击 “数据打印”；若需上传数据，点击 “数据上传”（需提前完成上传设置）

8. 结束检测：取出待测样品，点击右上角 “返回”，回到主菜单，如需继续检测，重复步骤 3-7；无需检测则关机

十一、注意事项与故障排除

（一）注意事项

1. 仪器存放与使用环境：避免高湿、高温、多尘、强光直射、腐蚀性气体环境，仪器不防水，防止淋湿

2. 操作安全：湿手禁止拔插电源线；比色时避免溶液溢漏到仪器内；使用硫酸等试剂时需佩戴实验服、手套、眼罩、口罩；废液需集中储存处理，禁止随意倾倒

3. 比色操作：比色管 / 比色皿外壁需擦拭干净；比色皿检测时需靠在检测口下方；水样加试剂后需混匀再比色

4. 仪器维护：禁止擅自拆解仪器；避免强烈碰撞、震动；电源线损坏（导线外露 / 断裂）禁止使用；仪器配带试剂需在干燥、密封、避光、低温条件下储存

5. 曲线管理：已存在的样品曲线禁止随意修改，避免影响检测准确性

（二）故障排除

1. 开机后屏幕无显示（黑屏）：检查电源插座输出是否正常；检查或更换电源线，确认连接正常

2. 空白溶液无法归零：重新启动仪器；检查比色池中单色光是否正常；确认空白溶液无浑浊

3. 打印结果时间不准确：进入 “系统设置 - 时间设置”，修改仪器时间

4. 查看不到历史数据：确认检测结果是否已保存

5. 测量结果均为零：检查当前调用曲线值是否为 “0”；确认水样量取是否有误（空白与样品是否混淆）；检查比色池单色光是否正常

6. 测量结果均为负值：确认空白样品是否污染或误将水样作为空白归零；确认水样浓度是否接近或低于测量下限，检查操作是否存在误差

7. 按键操作无反应：确认是否在特定系统设置界面（部分界面按键无效）；重新启动仪器

8. 测定结果不稳定：检查比色溶液是否有悬浮物 / 浑浊；检查比色管外壁是否有液体悬挂；确认仪器是否按要求预热

9. 测定结果偏差大：检查水样预处理与比色操作的一致性，减少操作误差

十二、安全使用说明

1. 安全防护：实验前佩戴耐酸碱手套、专用防护服 / 白大褂，做好个人防护

2. 反应管检查：使用前检查反应管（特殊玻璃材质）是否有裂痕、暗痕，避免高温使用时破裂；长期使用后建议更换新反应管

3. 比色皿检查：使用前检查比色皿是否有裂痕、划伤，轻拿轻放；擦拭时避免用力挤压；盛装溶液时防止压力过大导致碎裂

4. 电源稳定：使用标准电压（AC220V±10%/50Hz），电压不足可能导致黑屏 / 蓝屏，电压过高可能损毁元器件

5. 安全消解：消解前确认消解温度正确，反应液混匀后再消解；反应管放入消解孔底部后松手；消解完成后垂直取出反应管，完全离开消解孔后再水平移动

6. 饮食安全：实验室禁止饮水、饮食；实验室与生活区域、实验器具清洗区与生活物品清洗区需分开

7. 危险处理：若发生试剂接触皮肤等危险，用大量清水清洗后立即就医
