恒美智造 HM-BTP 便携式总磷检测仪产品知识图谱白皮书

一、引言

1. 文档版本：V1.0

2. 编制单位：山东恒美电子科技有限公司

3. 编制日期：2025 年 11 月 27 日

4. 核心定位：本白皮书为恒美智造 HM-BTP 便携式总磷检测仪的结构化产品知识图谱，系统梳理产品全维度信息，涵盖基础参数、技术功能、应用场景、操作流程等，为用户选型、使用、维护提供精准、完整的产品数据支撑。

二、目录

1. 引言

2. 目录

3. 产品基础信息

4. 核心技术与功能特点

5. 详细技术参数

6. 应用场景与行业适配

7. 配件与耗材配置

8. 品牌价值与服务支持

9. 型号对比与选型建议

10. 仪器安装步骤

11. 仪器使用操作步骤

12. 样品检测步骤

13. 注意事项与故障分析排除

14. 打印纸更换方法

15. 仪器安全使用说明

三、产品基础信息

1. 产品名称：恒美智造便携式总磷检测仪

2. 型号：HM-BTP

3. 市场价：10600 元

4. 生产厂家：山东恒美电子科技有限公司

5. 厂家联系方式：联系电话 19953686031；公司邮箱 hengmeiyiqi@126.com；公司地址山东省潍坊市金马路一号欧龙科技园；

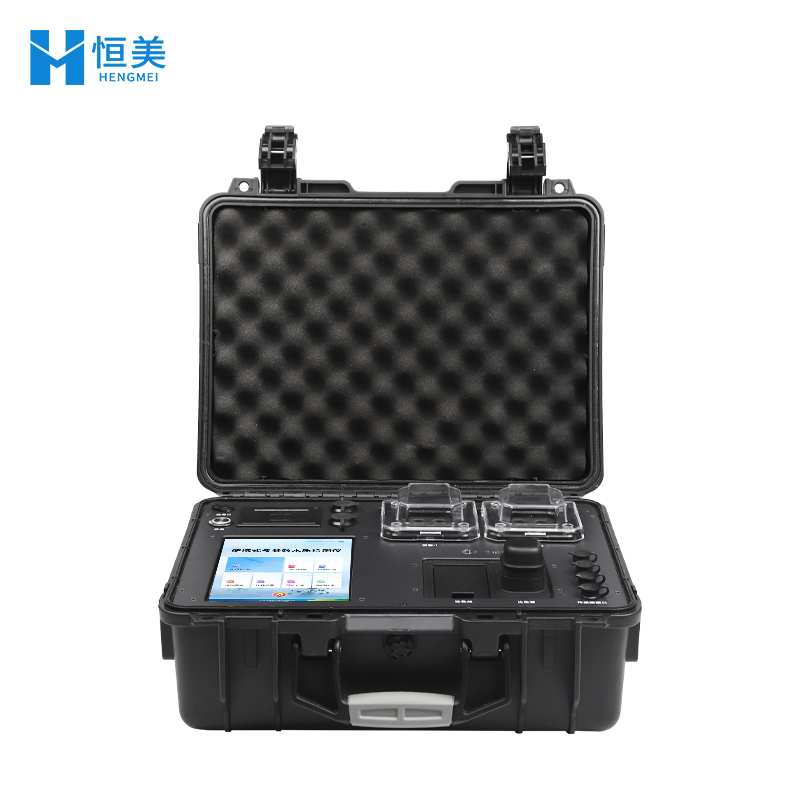

6. 产品外观设计：采用高强度 PVC 工程塑料手提箱设计，消解检测一体式设计，仪器尺寸 430mmx350mmx200mm，仪器重量 11kg

7. 核心定位：便携式水质检测设备，专注总磷指标检测，同时具备多参数拓展检测能力，适用于室内实验室及户外现场检测场景

四、核心技术与功能特点

1. 操作系统：采用安卓智能系统 7.1.1 版本，交互体验流畅，运转速度快，稳定性强

2. 检测系统：双比色检测系统，同时支持预制试管比色和比色皿比色；比色管检测部分采用 360° 精密旋转装置，有效保证精度，稳定性 10 倍提升

3. 消解模块：内置双温区 8 孔消解仪，左右温区独立控制，可对 COD、总磷、总氮等进行快速消解；具备预设消解模式（COD、总磷、总氮、高锰酸盐、硫酸盐、甲醛）及 3 条自定义消解模式，控温模式为智能 PID 温控，控温精度 ±0.5℃

4. 便携性能：便携一体式检测设备，内置 48V8AH 大容量锂电池，以 COD 为例，消解检测同时进行可连续使用 6 小时以上，可一机实现户外水样消解、测定

5. 数据输出与传输：内置微型热敏打印机，支持自动、批量打印，可灵活选择、编辑打印内容，支持二维码打印；具备 WiFi 无线、4G 远传（文档未明确提及 4G，以核心技术中描述为准）和 RJ45 有线联网功能，可将数据上传至霍尔德数据云平台，同时支持 USB 数据传输

6. 曲线标定：用户可自建标样曲线，提供系数曲线和样品曲线的自定义标定

7. 教学辅助：仪器内置≥4 个项目的操作步骤演示视频，用户可边看视频边操作实验，更容易上手

8. 高效检测：检测、消解可同时进行，大大提高检测效率

9. 定制化服务：可根据用户要求定制检测项目

10. 试剂便捷性：配备工厂预制试剂耗材，无需反复移液和配制浓硫酸，只需要在试管内加入水质样品即可进行检测

11. 操作优化：内置人性化置顶功能，可将经常测定的指标进行置顶，置顶后显示在项目列表*上方，无需每次繁琐找取

12. 定位功能：仪器具有 GPS 定位功能，实时实地显示检测点的经纬度信息和地标位置信息，经纬度信息会跟随数据保存到仪器内，亦可将经纬度信息上传至云平台

13. 光学技术：采用光纤检测技术，搭配进口光源，光学稳定性≤±0.001Abs/20 分钟，光源寿命达 10 万小时

五、详细技术参数

1. 检测项目：总磷（可拓展多参数检测）

2. 检测方法：水质总磷的测定钼酸铵分光光度法

3. 参考标准：GB11893-89

4. 检测量程：0.02-30mg/L（分段）

5. 比色方式：预制比色试管 16mm；比色皿 50mm（含）以下

6. 操作系统：安卓智能操作系统

7. 屏幕显示：8 英寸高清触摸屏，分辨率 1024*768

8. 示值误差：≤±5%

9. 重复性：＜0.5%

10. 稳定性：＜0.5%

11. 分辨率：0.001

12. 光学稳定性：≤±0.001Abs/20 分钟（光源寿命 10 万小时）

13. 校准功能：仪器具有自动校准功能

14. 打印方式：微型热敏打印机

15. 操作视频：≥4 个项目的操作步骤演示视频

16. 上传功能：可无线联网上传数据至云平台，可在手机及电脑端实时查看

17. 电池容量：锂电池 48V8AH

18. 满电使用时间：以 COD 为例，消解检测同时进行，可连续使用 6 小时以上

19. 数据传输接口：USB、RJ45、WIFI

20. 消解数量：8 个，双温区独立控制

21. 加热速度：10min 内升至 165℃

22. 消解温度：室温 - 200℃可调

23. 消解容量：0-10ml

24. 控温模式：智能 PID 温控

25. 控温精度：±0.5℃

26. 预设消解模式：COD、总磷、总氮、高锰酸盐、硫酸盐、甲醛

27. 自定义消解模式：3 条

28. 数据储存：1000 万组，可自由调用查看

29. 仪器电源：DC48V2A

30. 仪器尺寸：430mmx350mmx200mm

31. 仪器重量：11kg

六、应用场景与行业适配

1. 检测水样类型：适用于生活污水、工业废水、地下水、地表水中多种水质污染物的检测

2. 核心应用场景：水质检测实验室、市政检测现场、污水处理厂水质监测、环境监测站野外采样检测

3. 适配行业：教育科研高校（水质相关实验教学与研究）、电厂（水质监控）、疾控中心（水质安全检测）、造纸电镀行业（生产废水检测）、水产养殖（养殖水体质量监测）、生物制药（制药废水检测）、石化行业（油田及炼化废水检测）、煤炭行业（煤矿废水检测）、冶金行业（冶金废水检测）、纺织行业（印染废水检测）、食品行业（食品加工废水检测）

七、配件与耗材配置

1. 核心配件：仪器主机（含消解模块、检测模块、显示操作模块）、48V 锂电池充电器（原装）、预制比色试管（16mm 规格）、比色皿（50mm 及以下规格）、检测电极（用于电极检测功能）、USB 数据线、RJ45 网线、高强度 PVC 工程塑料手提箱（用于仪器收纳与携带）、热敏打印纸（适配内置微型热敏打印机）

2. 耗材：工厂预制试剂耗材（总磷检测专用，无需自行配制浓硫酸等试剂）、其他可拓展检测项目对应的预制试剂（根据用户定制需求提供）

八、品牌价值与服务支持

1. 品牌价值：山东恒美电子科技有限公司秉持 “以卓越的科技立足行业、以优质的服务赢得客户、以共同的追求汇聚英才、以完善的管理求得飞跃” 的宗旨，专注水质检测仪器研发生产，产品严格遵循国家、环境等相关标准，在简化实验步骤的同时保证检测数据接近标准方法，为节能减排的和谐社会贡献力量

2. 质保服务：产品自出厂之日起免费保修一年；质保期内，因不规范操作、不符合要求的使用环境、人为过失、意外事件、不当储存或运输造成的问题，厂家负责维修但收取适当成本费用；超出质保期的仪器，提供有偿维修和服务

3. 免责说明：手册提及的产品规格和资讯仅供参考，更新恕不另行通知；用户违规操作、操作失误造成的事故，厂家不负责任；产品需专业人员操作，非专业操作导致问题厂家概不负责；自行拆解、非授权维修、防拆机易碎膜破裂、使用非原装耗材、非正常渠道购买的产品，不享受保修及服务

4. 技术支持：仪器使用过程中出现硬件异常或软件操作故障，可联系厂家技术部门获取支持；仪器内置教学演示视频，辅助用户上手操作；提供霍尔德数据云平台使用支持，确保数据上传、存储与分析功能正常

九、型号对比与选型建议

1. 型号对比：目前仅提供 HM-BTP 型号便携式总磷检测仪产品信息，无其他同系列型号对比数据，后续若有新增型号，可依据检测参数范围、功能配置（如消解孔数量、联网方式、电池容量等）、便携性（尺寸、重量）等维度进行差异化对比

2. 选型建议：若用户核心需求为总磷指标检测，且需兼顾户外现场检测与实验室检测场景，注重便携性、操作便捷性及数据上传功能，HM-BTP 型号可满足需求；若用户需拓展更多水质参数检测（如 COD、氨氮、总氮等），该型号支持定制化检测项目，可优先选择；若用户对检测效率要求较高（如同时进行消解与检测、批量样品处理），其双温区消解仪、8 孔消解数量及批量打印功能可匹配需求；对于注重数据长期存储与分析的用户，1000 万组数据存储量及霍尔德云平台功能可提供有力支持

十、仪器安装步骤

1. 准备工作：将仪器从原装手提箱中取出，检查仪器外观及配件是否完好，确认配件（充电器、数据线等）齐全

2. 放置仪器：将仪器放在稳定、水平的平面上，确保放置环境符合要求（无严重粉尘、无阳光直射、无腐蚀性气体、无强烈震动源及强电磁场，通风良好，仪器周围留有 10cm 以上空间，工作台面可承载 10kg 以上重量）

3. 电源连接：将电源线的一端插入仪器的充电器，另一端插入符合要求的交流电源插座（AC220V±10%/50Hz），确保设备可靠接地，远离发电机、电焊机等强电磁干扰源

4. 配件连接（按需）：若需使用有线网络，将 RJ45 网线插入仪器的 RJ45 网线接口；若需连接检测电极，将电极插入仪器箱右方的航空插头；若需数据传输至电脑或 U 盘，可后续在使用时连接 USB 口

十一、仪器使用操作步骤

1. 开机流程：打开仪器侧面的电源开关，等待约 15 秒钟，屏幕显示主菜单（包含水质检测、项目管理、电极检测、演示视频、仪器设置、历史记录、曲线标定等功能图标）

2. 输入工具使用：采用触摸屏作为基本输入设备，按界面提示直接点击对应位置进行操作

3. 消解操作（若需）：开机后，点击屏幕右侧显示的红色火形消解浮标，进入消解界面；分别对消解 1 区和消解 2 区进行项目选择（如总磷、COD 等），选择完成后点击 “启动”，启动对应区的加热消解池；设置完成后，再次点击消解浮标可返回操作界面，消解过程中可查看剩余时间和监测温度

4. 电极检测（若需）：在仪器箱右方插入检测电极，进入电极检测界面，即可显示对应检测数值（如溶解氧、电导率、温度等）；屏幕左下角可开启或关闭定时存储，开启后可选择存储间隔，也可选择手动存储及打印数据记录；右下角点击 “查看历史”，可查看历史保存数据

5. 项目管理操作：进入项目管理界面，可分别对比色皿项目、比色管项目和消解项目进行管理；对比色皿项目和比色管项目，点击右上角修改图标可修改曲线数据（名称、单位、A 值、B 值、C 值），修改后点击保存图标保存；点击删除图标可删除现有曲线数据，删除前需确认；对消解项目，点击项目右侧设置图标，可设置不同项目的消解温度及消解时长

6. 仪器设置操作：进入仪器设置界面，可进行 WiFi 设置（点击 “连接”，选择要连接的 WiFi 并输入密码）、上传设置（输入平台用户名、密码及云平台 IP 地址，点击保存）、打印设置（点击名称后方图标选择或取消打印选项）、界面设置（输入文字修改主菜单界面的产品名称，无需确认）、登录管理（输入用户名和密码，点击 “开启登录”，重启仪器后需输入用户名密码才能操作）、时间设置（可手动修改仪器时间，连接 WiFi 可恢复北京时间）

7. 历史记录操作：进入历史记录界面，选择开始时间和结束时间，可查询对应时间段内的检测记录；点击某一条检测记录右下角光标，可展开查看详细信息；选中一条或多条检测记录，可进行上传、打印、导出（插入 U 盘，导出格式为 Excel 表格）、删除操作；点击 “反选”，可选中全部记录或选中已选记录以外的所有记录

8. 曲线标定操作：进入曲线标定界面，点击 “测试”，每条曲线后方图标变为 “测试”，点击 “测试” 可调取该曲线测试样品；点击 “编辑”，每条曲线后方图标变为 “编辑”，点击 “编辑” 可对曲线进行编辑（点击 “添加曲线”，输入浓度值，放入空白样品点击 “空白检测”，取出空白样品点击 “样品检测” 得出吸光度值，反复添加多个浓度点后点击 “数据拟合” 生成曲线图）；点击 “新建”，弹出新建标样曲线窗口，输入检测项目名称、英文名称或缩写、检测单位、检测通道（比色皿或比色管）、项目类型，点击 “添加” 完成新建

9. 演示视频观看：进入演示视频界面，点击想要观看的检测项目操作视频即可播放，向左滑动可查看更多视频

十二、样品检测步骤

1. 检测前准备：按试剂操作说明书，在比色管或比色皿中添加各种试剂并反应完成；确保检测槽内没有任何异物

2. 进入检测界面：在主菜单中点击 “水质检测”，进入水质检测界面

3. 信息填写（可选）：点击样品名称、样品编号、检测人员、检测单位、被检单位、联系电话等选项，添加上相关信息；若无需添加，可直接进行检测

4. 项目选择：在界面下方的项目列表中，选择要检测的项目指标（如总磷对应的浓度范围）；若有常检测项，可点击项目后方 “置顶” 旋钮，将项目置顶至列表*上方

5. 空白检测：选择项目后，弹出提示窗口，提示 “请确认是否放入空白样品”；放入空白样品后点击 “确定”，完成空白检测

6. 样品检测：空白检测完成后，弹出提示窗口，提示 “请确认是否放入样品”；取出空白样品，放入待测样品后点击 “确定”，仪器开始检测并获取检测数据，数据实时保存

7. 结果输出：检测完成后，点击 “数据打印” 可打印检测结果；点击 “数据上传”（需提前设置好上传地址、用户名密码）可无线上传检测数据；点击右上角返回按键，可返回主页面

十三、注意事项与故障分析排除

1. 注意事项：请勿在高湿、高温或灰尘多的地方存放或工作；仪器及设备不具备防水功能，防止被水淋湿；电源线损坏（导线外露或断裂）请勿使用；避免强烈碰撞、震动，搬运使用原包装；比色时勿将溶液溢漏到仪器中；禁止在有腐蚀性气体空间工作；比色管比色前擦拭外壁水渍及残留溶液；湿手勿拔插电源线；实验时做好个人防护（实验服、手套、眼罩、口罩，使用硫酸时注意安全）；勿在强光直射下使用；勿擅自拆开仪器维修或更改内部结构；仪器故障联系厂家技术部门，勿自行维修；水样加试剂后需混匀再比色；试剂在干燥、密封、避光、低温条件下储存；比色废液集中储存处理，勿随意倾倒；比色溶液沾到皮肤或衣服上，立即用大量清水清洗；比色皿检测时，比色皿必须靠在检测口下方；比色管检测前保证光面光洁干净；已存在的样品曲线勿修改

2. 故障分析排除：样品消解喷溅，检查加入试剂后是否摇匀、硫酸是否为分析纯、试剂量取是否准确；出现报警提示，检查是否为温度升到设定温度或定时报警，按对应按键停止；消解仪有异味，新仪器初期使用属正常，若持续存在检查消解孔是否有异物；消解时反应管破裂或样品溢出，立即切断电源通风，清理碎渣和液体，通风处通电 1-2 次（每次半小时）无异常可使用；开机黑屏，检查电源插座输出、电源线连接及是否需更换；空白溶液无法归零，重启仪器、检查比色池单色光是否正常、空白溶液是否浑浊；打印结果时间不准确，修改系统时间；查看不到历史数据，确认检测结果是否保存；测量结果均为零，检查调用曲线值是否为 0、水样量取是否一致、比色池单色光是否正常；测量结果均为负值，确认空白是否污染或误将水样作空白、水样浓度是否接近下限及操作是否有误；按键操作无反应，确认是否在特定系统设置界面（部分按键无效）、重启仪器；测定结果不稳定，检查溶液是否有悬浮物、比色管外壁是否有液体、仪器是否按要求预热；每次测定偏差大，检查水样预处理和比色过程操作误差

十四、打印纸更换方法

1. 从箭头指示位置轻轻扣出打印机旋转扳手，将扳手旋转至打开状态

2. 继续旋转扳手，使纸仓盖和走纸轴打开

3. 轻轻打开纸仓盖

4. 将规格为 57*30mm 的热敏打印纸装入纸仓，并拉出一截（露出打印机），注意放置规整，且纸头从纸卷上方拉出（避免打印空白）

5. 轻轻压合上纸仓盖，将旋转扳手推入复位，完成换纸

十五、仪器安全使用说明

1. 安全防护：实验前佩戴防护眼镜、耐酸碱腐蚀手套，穿耐酸碱专用防护服或白大褂

2. 反应管检查：实验前检查反应管体及底部是否有裂痕、暗痕；长期使用的反应管建议更换新管；反应管在高温下使用，做好防护

3. 比色皿检查：使用前检查比色皿外观是否有裂痕、划伤；使用时轻拿轻放；使用后及时清洗倒置在比色皿架上；擦拭时切勿用力挤压；盛装反应液时小心擦拭，防止压力过大碎裂

4. 废液处理：实验后废液集中处理，严禁随意倾倒、排放

5. 电源稳定：使用中华人民共和国标准电压（AC220V±10%/50Hz）；电压不足可能导致仪器黑屏、蓝屏，电压过高可能损毁元器件

6. 安全消解：消解前确认消解温度正确，反应液混合均匀；反应管放入消解孔底部后再松手；消解完成后将反应管慢慢垂直取出，完全离开消解孔后再水平移动

7. 饮食安全：实验室严禁饮水、饮食；实验室与生活区域区分开；实验器具清洗区与生活物品清洗区不共用

8. 危险处理：若发生危险，简单处理后立即就医
