恒美智造HM-THF水质挥发酚测定仪产品知识图谱白皮书

一、引言

• 文档版本：V1.0

• 编制单位：山东恒美电子科技有限公司

• 编制日期：2025 年12月

• 核心定位：本白皮书为恒美智造 HM-THF 水质挥发酚测定仪的标准化产品知识图谱，系统整合产品技术参数、功能特点、操作流程、应用场景等全维度信息，为用户选型、使用及维护提供精准参考。

二、目录

1. 引言

2. 目录

3. 产品基础信息

4. 核心技术与功能特点

5. 详细技术参数

6. 应用场景与行业适配

7. 配件与耗材配置

8. 仪器安装步骤

9. 仪器使用操作步骤

10. 样品检测步骤

11. 安全操作规范与故障排除

三、产品基础信息

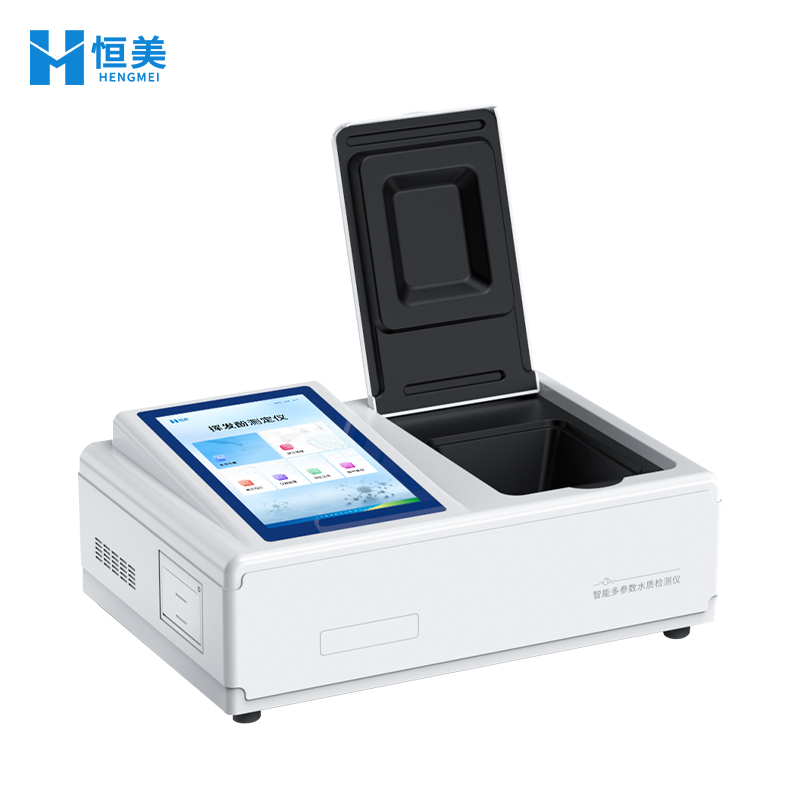

• 产品名称：恒美智造 HM-THF 水质挥发酚测定仪

• 产品型号：HM-THF

• 市场价：7600 元

• 研发依据：参考标准《水质 挥发酚的测定 4 - 氨基安替比林分光光度法》及国家《快速消解分光光度法 (HJ/T 399-2007)》

• 核心用途：专门检测水质中挥发性酚含量指标，同时兼容 COD、氨氮、总磷、总氮、重金属等几十项水质参数测定

• 产品定位：实验室及现场水质检测专用仪器，兼具高精度、高稳定性与便捷操作性，适用于多行业水质监测需求

四、核心技术与功能特点

1. 智能操作系统：搭载 Android 7.1.1 智能操作系统，支持中文 / 英文操作界面切换，响应速度快、稳定性强，后期可实现固件升级

2. 高清交互设计：配备 10.1 英寸高清晰度彩色液晶触摸屏，搭配搜狗输入法，支持中英文输入，操作界面人性化，读数直观便捷

3. 精准检测技术：采用精密比色池设计，光源为进口超高亮发光二极管，支持 420nm、470nm、520nm、560nm、620nm、700nm 多波长检测，光化学稳定性优异，20min 内数值漂移小于 0.005A，有效降低光源误差

4. 多元比色方式：支持比色管、比色皿两种比色方式，适配不同检测场景需求，确保测量准确性

5. 数据管理功能：可**存储 800 万组检测数据，支持按时间范围检索，数据可通过 Excel 格式导出，同时具备图表、列表双模式数据展示，分析一目了然

6. 无线传输能力：配备 WiFi、热点、RJ45 网络接口，支持蓝牙 6.0 连接，检测数据可实时上传至环境安全监管云平台，也可通过 USB2.0 接口传输至 U 盘或电脑

7. 便捷打印功能：内置热敏行式打印机，可自由选择打印内容（含二维码），实时输出检测结果

8. 灵活供电模式：支持交流 220V 供电，可选配大容量充电锂电池，满足户外流动测试需求

9. 辅助操作功能：内置教学演示视频，用户可同步查看操作指导；支持检测项目置顶、自定义仪器名称等个性化设置

10. 标样曲线功能：支持新建、编辑、删除标样曲线，可通过多个浓度点检测进行数据拟合，生成精准曲线用于样品测试

五、详细技术参数

1. 性能参数：示值误差≤±5%；仪器重复性＜0.5%；仪器稳定性＜0.5%；光化学稳定性 20min 内数值漂移小于 0.005A；存储数据量 800 万组；支持波长 420nm、470nm、520nm、560nm、620nm、700nm；检测量程 0-2.5mg/L；检测下限 0.05mg/L

2. 物理参数：操作系统 Android 7.1.1；显示屏 10.1 英寸高清晰度彩色液晶触摸屏；网络接口含 WiFi、热点、RJ45、USB2.0、蓝牙 6.0；操作界面中文 / 英文（出厂可选）；比色方式为比色管、比色皿；打印机为热敏行式打印机；数据导出格式 Excel 表格；云平台支持连接网络上传至环境安全监管平台；仪器尺寸 440x303x173mm；仪器重量 3.8kg（不含适配器或充电器及电池）

3. 环境及工作参数：环境温度 5-40℃；环境湿度相对湿度＜85%（无冷凝）；工作电源交流 220V（可选配锂电池供电）；功耗 25W

4. 运输条件：需清洁表面后用纸箱和泡沫材料包装，运输过程中防潮、防冲击、防剧烈振动，不得与有毒有害物质同运

5. 使用条件：环境需无严重粉尘、无阳光直射、无腐蚀性气体，工作台面可承载 10kg 以上重量，周围无强烈震动源及强电磁场，仪器周围留有 10cm 以上通风空间；电源需可靠接地，远离强电磁干扰源；仅可使用厂家配套试剂

六、应用场景与行业适配

• 适用水样类型：工业废水、城市污水、生活污水及江湖流域地表水

• 适配行业：化工、石油、焦化、造纸、冶金、酿造、医药等工业领域，同时适用于环保监管部门、水质检测机构、科研单位等场景的水质监测应用，可满足不同用户对挥发性酚及多种水质参数的检测需求

七、配件与耗材配置

• 核心配件：仪器主机、电源适配器、比色管、比色皿、USB 数据线、RJ45 网线（可选）、大容量充电锂电池（可选）

• 专用耗材：厂家配套检测试剂（需在干燥、密封、避光、低温条件下储存）

• 其他配件：热敏打印纸（规格 57*30mm）、比色皿架、实验防护用品（实验服、手套、眼罩、口罩）

八、仪器安装步骤

1. 选择平稳、水平的台面放置仪器，确保台面无振动、无阳光直射，周围留有足够通风空间

2. 检查仪器外观及配件是否完好，确认无破损、裂痕等异常情况

3. 将电源线的一端插入仪器的电源适配器，另一端插入交流电源插座，确保电源连接牢固且接地可靠

4. 如需连接网络，可通过 RJ45 网线接口连接有线网络，或后续通过 WiFi 设置连接无线网络

5. 安装完成后，检查仪器各接口连接是否正常，准备开机操作

九、仪器使用操作步骤

1. 开机流程：打开仪器侧面的电源开关，等待约 15 秒钟，屏幕显示主菜单（含水质检测、项目管理、演示视频、系统设置、历史记录、标样曲线功能入口）

2. 输入操作：采用触摸屏作为基本输入设备，按界面提示直接点击对应位置操作，中文 / 英文输入通过搜狗输入法实现

3. 系统设置：根据需求进行上传设置（输入平台用户名、密码及 IP 地址）、打印设置（选择打印选项）、音效设置（开启或关闭触屏音效）、WiFi 设置（选择 WiFi 并输入密码连接）、登录管理（设置用户名和密码，重启后需登录操作）、界面设置（自定义主菜单产品名称）、时间设置（手动修改或连接 WiFi 同步北京时间）

4. 项目管理：选中检测项目可修改曲线数据（名称、波长、单位、A 值、B 值），也可删除不需要的项目数据

5. 历史记录操作：选择开始时间和结束时间查询检测记录，可对记录进行删除、上传、打印、反选、导出（插入 U 盘导出 Excel 格式）操作，点击单条记录可查看详细信息

6. 标样曲线操作：点击 “新建” 输入项目名称、英文名称、单位、波长添加标样曲线；点击 “编辑” 可修改曲线参数或添加浓度点进行数据拟合；点击 “测试” 可调用曲线进行样品测试

十、样品检测步骤

1. 进入检测界面：在主菜单中点击 “水质检测”，进入检测窗口

2. 填写样品信息：点击样品名称、样品编号、检测人员、检测单位、被检单位、联系电话等选项，添加上相关信息

3. 选择检测项目：在下方项目列表中选择对应量程的检测项目，常用项目可点击 “置顶” 方便后续操作

4. 空白检测：按试剂操作说明书完成试剂添加并反应后，将空白样品放入比色池，点击 “空白检测”，弹出提示窗口后点击 “确定”，完成空白检测

5. 样品检测：取出空白样品，放入待测样品，点击 “样品检测”，弹出提示窗口后点击 “确定”，仪器自动检测并显示数据，数据实时保存

6. 结果处理：点击 “数据打印” 可打印检测结果；点击 “数据上传” 可无线上传检测数据（需提前完成上传设置）；检测完成后点击右上角返回按键回到主页面

十一、安全操作规范与故障排除

1. 安全操作规范：避免在高湿、高温、多尘、有腐蚀性气体或强光直射环境使用；仪器不防水，防止淋湿，禁止湿手拔插电源线；避免强烈碰撞、震动，搬运使用原包装；比色时防止溶液溢漏，比色管外壁需擦拭干净；实验时佩戴实验服、手套、眼罩、口罩，使用硫酸时加强防护；试剂需按要求储存，废液集中处理不得随意倾倒；禁止擅自拆解仪器，出现故障联系厂家维修；反应管和比色皿使用前检查是否有裂痕，轻拿轻放，定期更换

2. 故障排除：开机黑屏需检查电源插座输出及电源线连接；空白溶液无法归零可重启仪器、检查单色光或空白溶液浑浊度；打印时间不准确需修改系统时间；查看不到历史数据需确认检测结果是否保存；测量结果均为零需检查曲线值设置、水样量取是否正确或单色光是否正常；测量结果为负值需确认空白是否污染、水样浓度是否接近下限或操作误差；按键无反应需确认是否在特定设置界面或重启仪器；结果波动大需检查溶液是否浑浊、比色管外壁是否干净或仪器是否预热
